声测管施工的几点要求凝土灌注桩以其承载力大、沉降小、能适应各种地形地质条件和各种重大土工构筑物对基础承载力的需要等特点而被广泛采用。但由于灌注桩属地下隐蔽工程，施工工艺复杂，在施工过程中常遇到各种工程地质问题如地下水渗流、流沙层、淤泥层，引起塌孔和缩径，以及混凝土灌注过程中容易出现各种问题使桩产生离析、夹泥、断桩、缩径等桩身缺陷，将对桥梁、路基等土工构筑物的正常使用造成隐患。因此，对混凝土灌注桩的质量检测是十分重要的。

根据铁道部的通知“的基础上桩的客运铁路检查工作线”（铁建设函[2006] 464号）的技术要求，混凝土桩基础桩总数的100％，应该做它的破坏性试验。当混凝土基础的强度桩不低于15MPa的设计实力，只有非破坏性测试70％。在混凝土桩桩非常复杂的区域的质量地质变化应该利用声传输方法和接受被检测。

在施工过程中，声测管的施工是检测工作中的基础工作，是正确检测评价完整性的关键工序，必须引起高度重视。为此，根据云桂公司及TB10218-2008《铁路工程基桩检测技术规程》和JGJ《建筑基桩检测核技术规程》的相关要求，特对声测管施工工作重申如下要求。

1、声测管埋设

基础施工单位一定要高度重视，严格的声测管铺设工作，加强和推进提醒检查过程控制，以确保声测管埋了一通。声管，以防止堵塞。

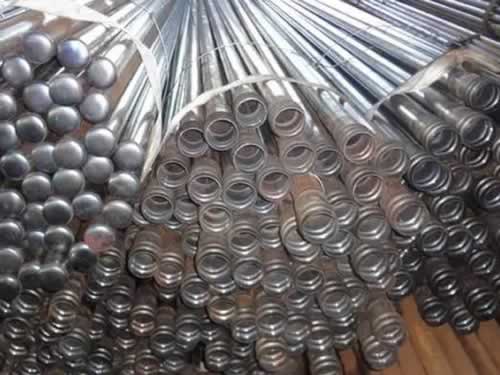

声测管应采用金属管，内径不宜小于40mm，管壁厚不应小于3mm。

声管被封闭的下端，所述上端封端，无异物;声管使用钢筋笼绑扎方式牢固地连接（未焊接）;声管连接应当积极采用焊接套筒被施加，并且以防止结打破封锁;连接应该是一个平滑的过渡，水密;喷嘴应比桩百毫米的顶部高，并且每个端口应该是一致的声管高度。

保证声测管在成桩后相互平行。

在破桩头时应保护好声测管，既要防止声测管被破坏，又要防止进入声测管内水泥、泥浆等杂物。

声测管应沿桩截面外测呈对称形状布置，如下布置并编号：

呈三角形布置（800mm＜D≤2000mm）

检测剖面编组分别为： 1-2，1-3，2-3；

2、现场检测前准备工作应符合如下规定：

调查、收集待检工程及受检桩的相关技术资料和施工记录。包括：桩的类型、尺寸、标高、施工工艺、地质状况、设计参数、桩身混凝土参数、施工过程及异常情况记录等信息。

检查测试系统的工作状况，采用标定法确定仪器系统延迟时间（参考《建筑基桩检测技术规范》JGJ-2003条文说明），计算声测管及耦合水层声时修正值；

将伸出桩顶的声测管切割到同一标高，测量管口标高，作为计算各测点高程的基准。

将各声测管内注满清水，封口待检；另备一只水桶和水瓢加水用。

检查声测管畅通情况，确保畅通，以免换能器卡住或换能器电缆被拉断，造成损失；（声测管检查可采用长350~400mm，直径22mm的钢筋，一端系测绳放入声测管底，往复检查，记录好每根声测管畅通具体深度。）

准确测量桩顶面相应声测管之间外壁净距离，作为相应的两声测管间管距精确至1mm；

桩身强度应达到混凝土设计强度的70％或混凝土龄期不少于15天
